Коммутационные блоки
Высоковольтные коммутационные блоки RUBRUKS
Современные системы электропитания электромобилей, гибридных транспортных средств и стационарных накопителей энергии требуют надежной и безопасной архитектуры распределения HV-цепей. Для этих задач компания RUBRUKS разработала линейку высоковольтных коммутационных блоков, среди которых — модели HPDU-600-iso и HVCU2-600-iso. Они обеспечивают централизованное соединение батарейных модулей с высоковольтными потребителями и интегрируют в себе ключевые функции мониторинга и защиты.
Ключевым функционалом данных устройств является работа с напряжением до 1000 В, что позволяет их использовать в составе тяговых батарейных систем и высоковольтных распределительных сетей. Оба блока оснащены встроенными устройствами контроля изоляции (IMD), которые позволяют выявлять как симметричные, так и асимметричные неисправности по шинам «плюс» и «минус». Такая интеграция делает блоки не только коммутационным узлом, но и частью системы функциональной безопасности высокого напряжения, отвечающей современным отраслевым требованиям (включая ISO 26262).
С точки зрения инженерных решений, особое внимание уделено надежности и защите:
- экранированные кабельные вводы снижают уровень электромагнитных помех при работе с инверторами и DC/DC-преобразователями;
- HVIL (High Voltage Interlock Loop) обеспечивает контроль целостности корпуса и мгновенное отключение HV-цепей при открытии крышки или вмешательстве в систему;
- широкая совместимость с системами на базе CAN-шин позволяет интегрировать блоки в комплексные архитектуры управления электропитанием.
Таким образом, высоковольтные коммутационные блоки RUBRUKS HPDU-600-iso и HVCU2-600-iso представляют собой надежные и технологически продвинутые решения для построения безопасной HV-инфраструктуры. Они являются полноценной альтернативой зарубежным аналогам и оптимально подходят для применения в электромобилях, гибридной технике и стационарных энергетических установках, где требуются высокая плотность мощности, надежность соединений и встроенные механизмы защиты.
Таблица сравнения коммутационных блоков
| Параметр | RUBRUKS HPDU-600-iso | RUBRUKS HVCU2-600-iso |
|---|---|---|
| Назначение | Высоковольтный распределительный блок для организации точки подключения HV-потребителей | Универсальный коммутационный блок управления с расширенной интеграцией в систему |
| Номинальное напряжение | до 1000 В | до 1000 В |
| Устройство контроля изоляции (IMD) | Базовый встроенный модуль диагностики по «плюсу» и «минусу» | Расширенный IMD с возможностью передачи данных в систему управления |
| Электрические вводы | Экранированные кабельные вводы (ориентированы на фиксированное подключение) | Экранированные кабельные вводы с повышенной универсальностью для разных топологий |
| Функция HVIL | Контроль открытия крышки, отключение HV-цепей | Контроль открытия крышки, расширенный протокол HVIL с диагностикой состояния |
| Интеграция с системами | Подходит для применения как распределительный узел в составе HV-систем | Оптимизирован для работы в составе комплексных BMS и ECU через CAN-шину |
| Применение | Электромобили, гибридная техника, стационарные накопители (базовые системы HV) | Электромобили, гибридная техника, энергетика с расширенными требованиями к мониторингу |
| Особенность | Компактный распределительный узел с базовыми функциями защиты | Более «интеллектуальный» коммутационный модуль с расширенной диагностикой и управлением |

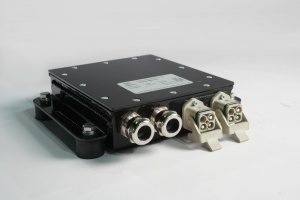

• Напряжение номинальное, В 1000
• Габаритные размеры, мм 255x227x55
• Масса, кг 3,8
• Интерфейс CAN 2.0B
• Количество силовых подключений, шт 2
• Количество слаботочных подключений, шт 2
• Система контроля изоляции имеется
• Габаритные размеры, мм 255x227x55
• Масса, кг 3,8
• Интерфейс CAN 2.0B
• Количество силовых подключений, шт 2
• Количество слаботочных подключений, шт 2
• Система контроля изоляции имеется
0 Р

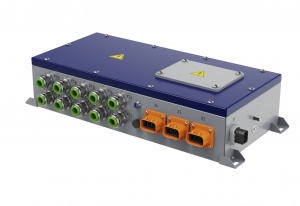

• Напряжение номинальное, В 1000
• Габаритные размеры, мм 500x230x118
• Масса, кг 12
• Интерфейс CAN 2.0B
• Количество силовых подключений, шт 5
• Количество слаботочных подключений, шт 3
• Система контроля изоляции имеется
• Габаритные размеры, мм 500x230x118
• Масса, кг 12
• Интерфейс CAN 2.0B
• Количество силовых подключений, шт 5
• Количество слаботочных подключений, шт 3
• Система контроля изоляции имеется
0 Р
РУБРУКС – это команда высококлассных специалистов в области проектирования и производства систем тягового электропривода. На нашей площадке реализуется разработка и выпуск как опытных, так и серийных образцов компонентов для электроприводов, систем электропитания и накопления энергии для гибридного или электротранспорта, а также роботизированных комплексов специального назначения.
Для построения системы электропривода или систем бортового электропитания компания РУБРУКС предлагает высоковольтные коммутационные блоки, предназначенные для соединения высоковольтных бортовых потребителей и источников в одной точке.
Почему РУБРУКС?
- РУБРУКС используют материалы и комплектующие преимущественно от отечественных производителей и поставщиков.
- РУБРУКС обеспечивают поддержку на протяжении всего жизненного цикла продукции.
Купить высоковольтные коммутационные блоки РУБРУКС
На нашем сайте разработчики и производители электротранспорта и систем энергопитания могут купить коммутационные блоки, которые подойдут для использования в электромобилях, гибридной и сельскохозяйственной технике.
Команда РУБРУКС в сжатые сроки изготовит коммутационные блоки, отвечающие всем современным требованиям.
Для получения детальной информации по высоковольтным коммутационным блокам и заказа продукции, нажмите кнопку ниже.
